CONTOH BRD, MOCK UP, DATABASE - Aplikasi Kasir di Minimal Cafe

-



Business Requirement Document Cafe


1.       Deskripsi Proyek

   Proyek aplikasi kafe ini merupakan aplikasi atau software yang berfungsi untuk mengimplementasikan aplikasi kasir sebuah kafe di Salatiga. Diharapkan dengan adanya aplikasi ini akan memudahkan admin, manajer, & operator dalam mengkategorikan menu, yakni minuman dan makanan. Aplikasi ini dibuat dengan menggunakan teknologi web dengan bahasa pemrograman PHP, HTML, CSS dan database MySQL.

2.       Lingkup Proyek

   Lingkup proyek ini terdiri dari desain layout aplikasi dan fitur aplikasi. Untuk desain layout terdiri dari:

        a.    Tampilan login
Sedangkan fitur aplikasi terdiri dari:
        a.    Fitur Menu
        b.    Fitur laporan stok dan penjualan
        c.     Fitur Transaksi penjualan



3.       Kebutuhan Fungsional

3.1  Spesifikasi Kebutuhan

    Aplikasi kafe ini menggunakan teknologi web yang dapat diakses melalui browser pada komputer desktop (laptop) maupun browser pada mobile (HP). Admin dapat mengakses semua menu, manajer bisa akses laporan stok da penjualan, dan operator hanya bisa akses transaksi penjualan.. Fitur utama yang dapat dikelola adalah

a.       Manajemen user Login

-          Admin

-          Manajer

-          Operator

b.      Manajemen Menu

c.       Manajemen Laporan Stok dan Penjualan

d.      Manajemen Transaksi Penjualan.

3.2          Use Case Diagram


          Gambar diatas merupakan Use Case Diagram pada Proyek Aplikasi Cafe yang penjelasannya sebagai berikut:

a.       Use case ini terdiri dari 3 actor yang berinteraksi dengan satu sistem.

b.      Admin, merupakan actor/orang yang dapat mengakses semua menu.

c.       Manajer, merupakan actor/orang yang hanya bisa login dan mengakses laporan stok dan penjualan.

d.      Operator, merupakan actor/orang yang hanya bisa login dan mengakses transaksi penjualan.



3.3          Entity Relationship Diagram (ERD)

Pada ERD diatas menjelaskan terdapat entitas, atribut dan proses yang berlangsung.

a.       Program login admin, manajer, dan operator mempunyai atribut username dan password.

b.      Entitas menu mempunyai atribut makanan, minuman, dan harga.

c.       Entitas Stok dan Penjualan membuyai atribut laporan atok, laporan penjualan, dan total keseluruhan.

d.      Entitas ransaksi Penjualan mempunyai atribut penjualan, laporan, dan tanggal penjualan



4.       Kebutuhan Non Fungsional

Untuk kebutuhan non fungsional ada beberapa kriteria:

a.    Bisa digunakan pada PC

b.    Tampilan user friendly dan responsif

c.     Keamanan yang terjamin dengan enkripsi password

d.    Mudah digunakan

5.       Biaya

Untuk biaya terdiri dari beberapa komponen

·         Analisa dan Pembuatan Business Requirement Document          : Rp.    200.000

·         Pembuatan Desain dan Layout Web                                             : Rp.    150.000

·         Pembuatan Modul Login dan Siswa                                             : Rp.    450.000

·         Testing dan Deployment Aplikasi                                                 : Rp.    150.000

Total                                                                                                       Rp.    950.000



6.       Tim

Proyek ini dikerjakan oleh tim dengan peranan sebagai berikut:

·         Nama siswa 1 sebagai Project Manager yang bertugas menganalisa dan membuat Business Requirement Document

·         Nama siswa 2 sebagai Web Designer yang bertugas membuat desain dan layout web

·         Nama siswa 3 sebagai Programmer yang bertugas membuat aplikasi berbasis web

·         Nama siswa 4 sebagai Tester yang bertugas melakukan testing/pengujian terhadap aplikasi

·         Nama siswa 5 sebagai Network Administrator yang bertugas deployment aplikasi ke server



7.       Penjadwalan

Proyek Data Siswa ini di perkirakan membutuhkan waktu sekitar 1 bulan dengan timeline sebagai berikut

Komponen

Pekan 1

Pekan 2

Pekan 3

Pekan 4

Pekan 5

Pembuatan BRD











Desain & Layout











Development











Testing & Deployment















MODEL MOCK UP CAFE

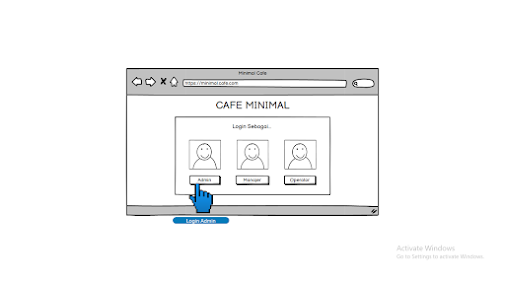

1. Contoh Tampilan Login




2. Contoh Tampilan Menu-Menu

- Dashboard

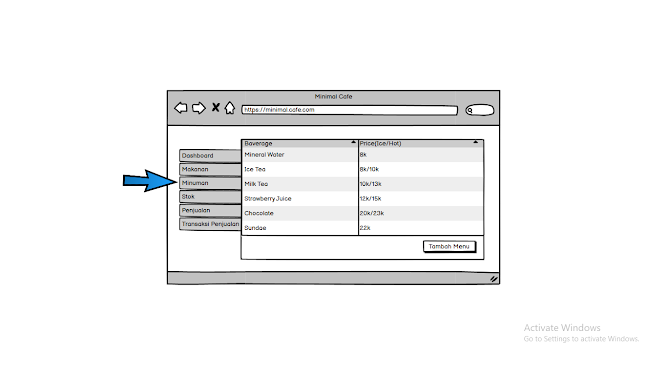

- Menu Makanan dan Minuman

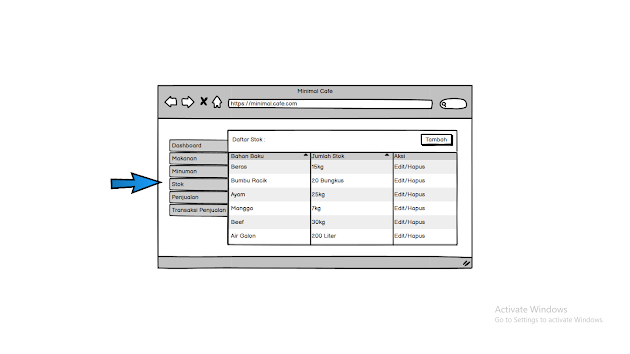

- Tampilan Stock & Penjualan



- Tampilan Trasnsaksi Penjualan

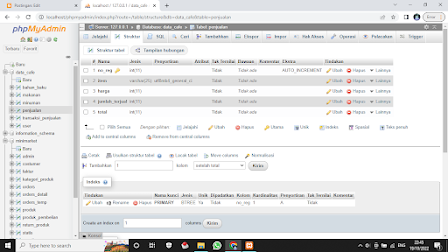

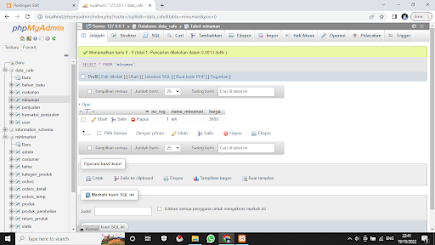

DESAIN TABEL DATABASE

1. Pastikan sudah mengaktifkan XAMMP

2. Masuk ke web localhost

3. Buat data baru dengan data_cafe



4. Selanjutnya, buat data :

- user




- makanan




- minuman




- bahan_baku




- penjualan




- transaksi_penjualan
